Труболовка наружная освобождающаяся ТЛН

Назначение

Труболовка наружная освобождающаяся типа ТЛН предназначена для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах.
ТЛН - для стандартных условий работы

Конструкция

Конструкция труболовки предусматривает два варианта основных сборок изделия, два исполнения и несколько вариантов дополнительной сборки (комплектации).

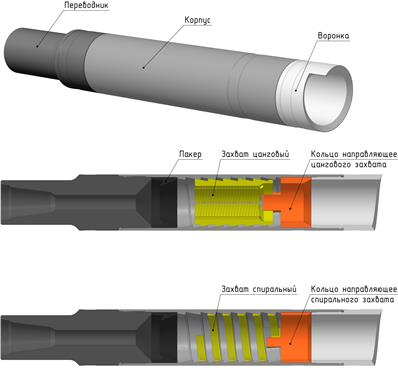

Основные сборки труболовки включают переводник, корпус, воронку и набор сменных захватов.

удлинителями, длиной 500…1000 мм;
направляющими воронками увеличенного диаметра;
ограничительной втулкой.
Для обеспечения герметизации соединения труболовки с аварийной колонной, предусмотрена возможность установки уплотнительных пакеров при использовании спирального захвата (устанавливается в кольцевой проточке верхней части корпуса).
Труболовка освобождающаяся имеет два исполнения – правое и левое.

Примечание

Рабочий диапазон как спиральных, так и цанговых захватов, составляет относительно номинального размера +0,8/–3,0 мм.
Размер направляющих цангового или спирального захвата является универсальным для данного типа труболовки и предполагает работу со всеми размерами цанговых или спиральных захватов.

Если подлежащую извлечению колонну планируется ловить за муфту НКТ или за высаженную часть трубы, то особое внимание следует уделить стопорным устройствам, обеспечивающим размещение муфты в зоне действия насечки захвата. Если захват окажется ниже, то труболовка будет вращаться свободно и его невозможно будет отсоединить.
