Клин-отклонитель механический КОМ

Назначение

Клин-отклонитель механический без опоры на забой КОМ предназначен для обеспечения необходимого отклонения вырезающих фрез или фрезеров-райберов от оси основного ствола скважины при прорезании "окна" в обсадной колонне, для отклонения режущего и бурильного инструмента при бурении дополнительного ствола скважины через обсадную колонну и последующем спуске хвостовика.

Конструкция

Конструкция клина-отклонителя не предполагает опору на забой.
Ограничений по глубине установки и температуре нет.
Используется совместно с фрезой стартово-оконной ФСО и арбузообразной фрезой ФА, что позволяет проводить операцию по спуску, установке клина-отклонителя и прорезанию «окна» в колонне за одну спуско-подъёмную операцию.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

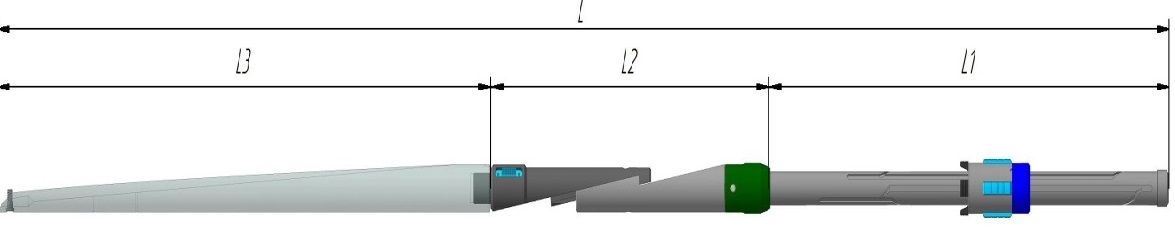

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Диаметр обсадной колонны, мм	Внутренний диаметр обсадной колонны, мм	Наружный диаметр, мм	Общая длина, L, мм	L1, мм	L2, мм	L3, мм	Масса, кг
	КОМ-112	139,7	121,3-127,3	116,0	5530,0	1940,0	1190,0	2400,0	280,0
	КОМ-115	146,1	127,1-133,1	122,0	5693,0	1940,0	1353,0	2400,0	311,0
	КОМ-135	168,3	144,1-153,7	140,0	6430,0	1900,0	1531,0	3000,0	453,0
	КОМ-145	177,8	150,4-166	145,0	6500,0	1900,0	1581,0	3020,0	488,0
	КОМ-190	244,5	216,9-230,2	206,0	7524,0	2160,0	2063,0	3300,0	1120,0
	КОМ-280	323,9	295,9-306,9	285,0	10600,0	2070,0	3130,0	3130,0	2000,0

На странице оформления заказа вы сможете указать свой типоразмер
