Назначение

Печать свинцовая конусная типа ПС-К предназначена для определения положения инструмента или оборудования в колонне труб, а также определения дефектов колонны при проведении ремонтно-восстановительных работ в нефтяных, газовых и геологоразведочных скважинах.

Конструкция

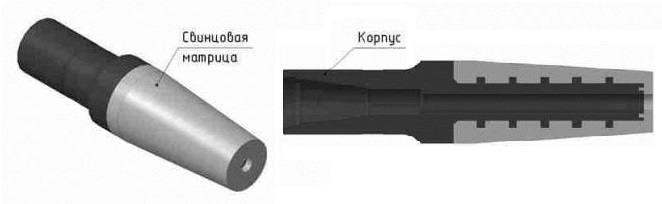

Печать свинцовая конусная состоит из корпуса, залитого свинцом. Форма заливки печати - конусная.
В верхней части корпуса выполнена присоединительная резьба для соединения с колонной. В печати выполнен центральный промывочный канал для прохода промывочной жидкости.
Печать присоединяется к колонне труб и спускается в скважину. Пластичность свинца дает возможность получить отпечаток повреждения колонны.

В корзину	Шифр типоразмера	Наружный диаметр, мм	Минимальный диаметр конуса, мм	Длина, мм	Диаметр промывочного канала, мм	Масса, кг	Присоединительная резьба
	ПС-41К	41,2	14,0	270,0	-	2,1	Ш-19 или AMMT
	ПС-45К	44,5	16,0	280,0	-	2,5	Ш-19 или AMMT
	ПС-54К	54,0	28,0	325,0	-	4,4	З-38 или AMMT
	ПС-57К	57,2	30,0	325,0	5,0	4,6	З-38 или AMMT
	ПС-70К	69,8	30,0	350,0	5,0	6,4	3-38 или AMMT
	ПС-89К	88,9	46,0	425,0	5,0	16,2	З-66 или AMMT
	ПС-98К	98,4	50,0	450,0	5,0	21,6	З-76 или AMMT
	ПС-105К	104,8	52,0	500,0	10,0	26,2	З-76 или AMMT
	ПС-121К	120,7	56,0	500,0	10,0	31,6	З-76
	ПС-140К	139,7	64,0	500,0	10,0	40,0	З-88
	ПС-142К	142,0	115,0	545,0	20,0	56,0	З-76
	ПС-146К	146,0	115,0	545,0	20,0	58,0	З-76
	ПС-203К	203,2	90,0	650,0	26,0	109,3	З-117
	ПС-216К	215,9	100,0	650,0	26,0	121,0	З-117
	ПС-292К	292,1	130,0	800,0	38,0	246,4	З-133
	ПС-299К	298,5	130,0	800,0	38,0	254,4	З-133

Печать свинцовая конусная ПС-К
