Колокол ловильный нарезной сквозной ЛКс

Назначение

Колокол ловильный сквозной типа ЛКс предназначен для захвата путем навинчивания на наружную поверхность труб, высаженной части труб, муфт, замков и последующего извлечения бурильных, насосно-компрессорных или обсадных колонн при проведении ловильных работ в скважинах.

Конструкция

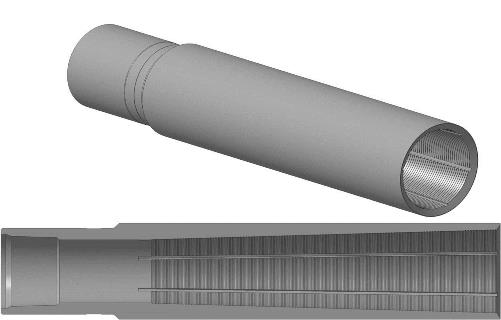

Колокол представляет собой патрубок из кованой легированной стали, в верхней части которого выполнена присоединительная муфтовая резьба, в нижней части – внутренняя ловильная резьба с конусностью 1:16. Вдоль ловильной резьбы выполняются продольные канавки для улучшения условий врезания.
На колоколах типа ЛКс при необходимости выполняется наружная присоединительная резьба к направлению.
Конструкция колокола предусматривает два исполнения - правое и левое.
Колокол с правыми резьбами используется для извлечения всех оставшихся труб одновременно, колокол с левыми резьбами – для извлечения их по частям путем отворачивания части аварийной колонны.
Колокол навинчивается на «голову» аварийной колонны, врезаясь ловильной резьбой в наружную поверхность, и извлекается на поверхность вместе с захваченной трубой.
Сквозной колокол обеспечивает возможность пропуска сквозь корпус колокола верхнего конца трубы и захват за высаженную часть трубы, муфту или замок.
